Hvordan ved man, om din sikkerhedsventil er dårlig?

Det korte svar: Nøgletegn på, at din sikkerhedsventil er defekt

En sikkerhedsventil er dårlig, når den lækker kontinuerligt, ikke åbner under overtryk, åbner under det indstillede trykpunkt eller viser synlig korrosion og fysisk skade. Disse er ikke mindre vedligeholdelsesproblemer - en defekt sikkerhedsventil på en kedel, trykbeholder eller HVAC-system er en direkte sikkerhedsrisiko. I industrielle omgivelser er en defekt overtryksventil en af ​​de førende årsager til katastrofal udstyrsfejl og skader på arbejdspladsen. Hvis din ventil drypper, græder, skravler eller simpelthen ikke vil aktiveres korrekt under en manuel test, skal den øjeblikkeligt efterses eller udskiftes.

Den følgende vejledning gennemgår alle meningsfulde symptomer, testmetoder og udskiftningsovervejelser, så du kan træffe en informeret beslutning om tilstanden af ​​din sikkerhedsventil - uanset om det er på en boligvandvarmer, en kommerciel kedel, et trykluftsystem eller en industriel trykbeholder.

Hvad en Sikkerhedsventil Faktisk gør og hvorfor det mislykkes

Før diagnosticering af fejl, hjælper det at forstå, hvordan enheden fungerer. En sikkerhedsventil - også kaldet en overtryksventil (PRV) eller temperatur- og trykaflastningsventil (T&P-ventil) i vandopvarmningsapplikationer - er en mekanisk enhed designet til automatisk at frigive trykket, når det overskrider en forudbestemt sikker grænse. Det fungerer som den sidste forsvarslinje mellem normale driftsforhold og en farlig overtryksbegivenhed.

Ventilen indeholder en fjederbelastet skive eller sæde, der holder ventilen lukket under normalt tryk. Når systemtrykket stiger over ventilens sætpunkt - typisk stemplet direkte på ventilhuset - komprimeres fjederen, skiven løftes, og trykket udluftes, indtil forholdene vender tilbage til sikre niveauer. Når trykket falder, skubber fjederen skiven tilbage på sædet og lukker ventilen igen.

Fejl opstår gennem flere veldokumenterede mekanismer:

• Fjedertræthed eller korrosion svækker lukkekraften
• Mineralskala eller sedimentophobning forhindrer skiven i at sidde korrekt
• Korrosion af ventilhuset, sædet eller skiven fra kemisk eksponering eller fugt
• Mekanisk skade fra vandslag eller gentagne overtrykshændelser
• Termisk nedbrydning af tætninger ved højtemperaturapplikationer
• Enkel alder — de fleste sikkerhedsventiler har en anbefalet levetid på 3 til 5 år til privat brug og årlige inspektionsintervaller til industriel brug

En sikkerhedsventil, der aldrig er blevet testet eller udskiftet efter fem eller flere års service, bør behandles som mistænkelig uanset synlig tilstand. Ventiler kan virke intakte udvendigt, mens de er fuldstændig ubrugelige internt.

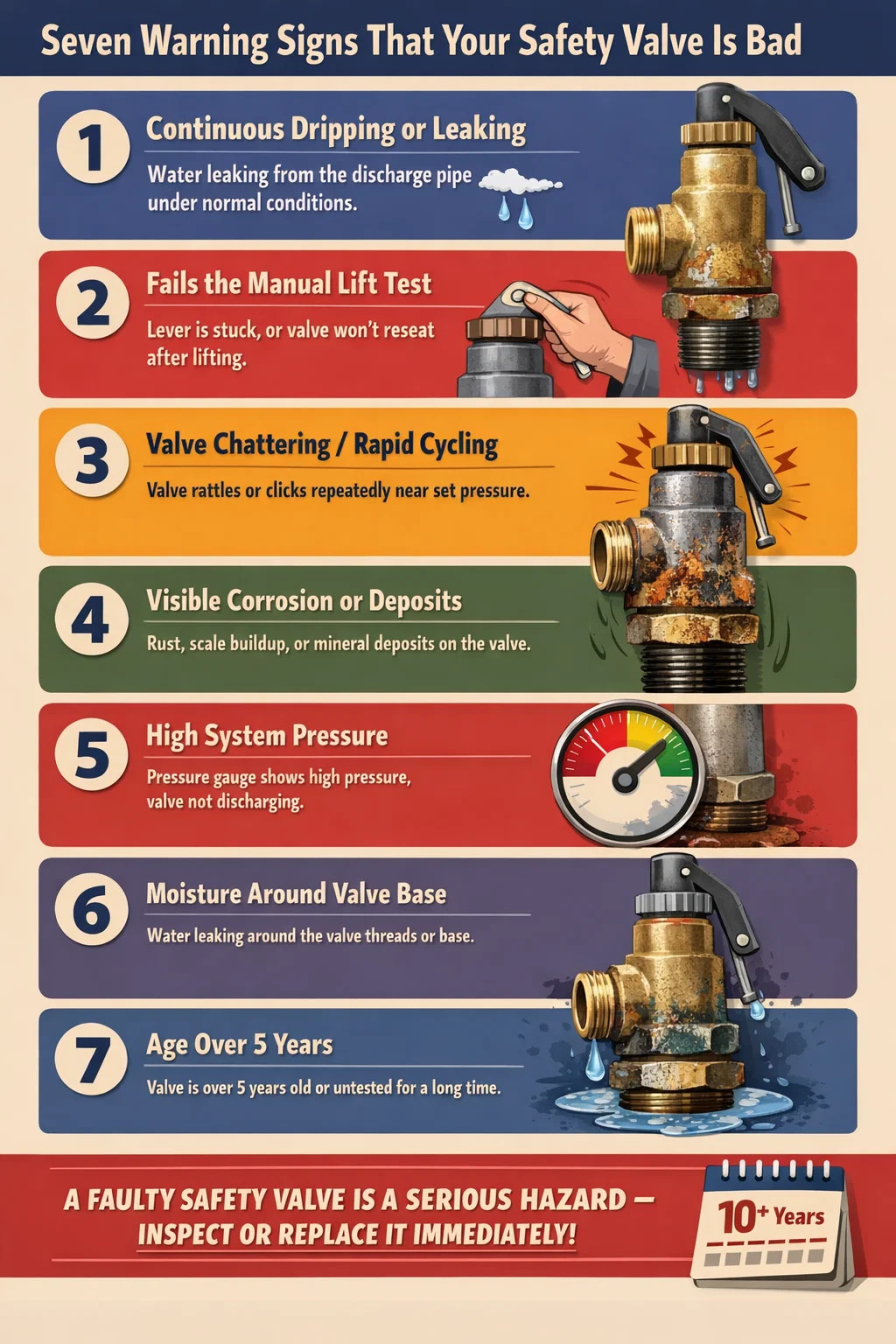

Syv advarselstegn på, at din sikkerhedsventil er dårlig

1. Kontinuerlig dryp eller utæthed fra afgangsrøret

Dette er det hyppigst observerede symptom i boligvandvarmere og kedler. Hvis du bemærker, at der jævnt drypper vand fra afgangsrøret, der er tilsluttet din T&P aflastningsventil, genmonteres ventilen ikke korrekt. Der er to mulige årsager: Systemtrykket eller temperaturen overstiger reelt ventilens indstillingspunkt (i hvilket tilfælde ventilen fungerer korrekt, men det underliggende systemproblem skal løses), eller ventilsædet er snavset eller beskadiget og lækker selv under normale driftsforhold.

For at skelne mellem de to skal du kontrollere systemtrykket med en måler. De fleste boligvandvarmere T&P-ventiler er vurderet til 150 psi og 210°F. Hvis dit tryk er inden for normalområdet (typisk 40-80 psi for brugsvand), og ventilen stadig drypper, er ventilen selv problemet.

2. Ventilen klarer ikke den manuelle løftetest

De fleste sikkerhedsventiler på vandvarmere og kedler har et manuel testhåndtag - en lille metalflig, som du kan løfte for manuelt at aktivere ventilen og kontrollere, at den åbner og lukker. Dette er en af ​​de enkleste og mest direkte tilgængelige tests. Løft håndtaget i cirka 3 sekunder, og slip det derefter. Du bør høre et sus af vand eller damp blive udledt, og så skal ventilen lukke ordentligt, når du slipper håndtaget.

Hvis håndtaget føles stift, og der ikke sker noget, når du løfter det, kan ventilens indre være frosset af korrosion eller kalk. Hvis du løfter den, løber der vand ud, men så fortsætter ventilen med at dryppe efter du slipper den, sædet er blevet forstyrret, og ventilen er nu utæt. I begge tilfælde – sidder fast åben eller sidder fast lukket – skal ventilen straks udskiftes. En ventil, der ikke åbner, kan ikke beskytte mod overtryk. En ventil, der ikke lukker, skaber en kontinuerlig udledningsfare.

Bemærk: På meget gamle ventiler, der aldrig er blevet testet, kan udførelse af den manuelle test nogle gange fjerne kalk og få ventilen til at begynde at lække bagefter. Dette er faktisk bevis på, at ventilen allerede var kompromitteret. Udskift det i stedet for at forsøge at reparere det.

3. Ventil skravling eller hurtig cykling

Snadder beskriver den hurtige, gentagne åbning og lukning af en sikkerhedsventil, der frembringer en maskingeværlignende klik eller raslende lyd. Dette sker, når systemtrykket svæver meget tæt på ventilens sætpunkt, hvilket får den til at blafre åbne og lukke gentagne gange. Selvom selve ventilen muligvis ikke er defekt i dette scenarie, accelererer hyppig klapren sædeslid og får ventilen til at nedbrydes hurtigt.

En ventil, der har oplevet betydelig klapren, bør inspiceres og sandsynligvis udskiftes , fordi skivens gentagne stød mod sædet skaber mikroskader, der forhindrer korrekt tætning. Det underliggende trykproblem skal også løses - en overdimensioneret ventil i forhold til systemkapaciteten er en almindelig årsag, ligesom utilstrækkelig modtryksstyring i industrielle rørsystemer.

4. Synlig korrosion, rust eller mineralaflejringer

Undersøg ventilhuset og området omkring udløbsrørets udløb. Hvide, kalkholdige aflejringer indikerer kalk- eller kalkaflejringer fra hårdt vand - et stærkt tegn på, at ventilen har grædt eller udtømt i nogen tid, uden at problemet er blevet løst. Orange eller brun pletter peger på jernrust, hvilket kompromitterer integriteten af ​​ventilsædet og skiven. Grønne aflejringer kan indikere kobberkorrosion i systemer med kobberrør.

Disse aflejringer indikerer ikke kun tidligere lækage - de forværrer aktivt problemet ved at skabe ru, ujævne siddeflader, der forhindrer ventilen i at lukke rent. Enhver sikkerhedsventil, der viser betydelig ekstern korrosion eller mineralskorpe, bør udskiftes i stedet for at rengøres , da de indvendige overflader næsten helt sikkert er i en sammenlignelig eller dårligere tilstand.

5. Systemtrykket forbliver højt på trods af ventiltilstedeværelse

Hvis en trykmåler konsekvent viser systemtryk over det normale driftsområde, og sikkerhedsventilen ikke aflades, er der to forklaringer: Systemet har en separat overtrykskilde, som skal adresseres, eller sikkerhedsventilen sidder fast og lukker ikke, når den skal. En sikkerhedsventil, der nægter at åbne under reelle overtryksforhold, er uden tvivl farligere end en, der lækker, fordi den tillader trykket at fortsætte med at bygge uden aflastning.

Dette scenarie er mest almindeligt i systemer, hvor sikkerhedsventilen har været uafprøvet i årevis, hvilket gør det muligt for interne komponenter at sætte sig fast på grund af korrosion. Kryds altid trykmåleraflæsninger med ventilens sætpunktsværdi (stemplet på ventilhuset) for at afgøre, om ventilen skulle have aktiveret.

6. Vand eller fugt omkring ventilbasen eller gevind

Fugt omkring gevindforbindelsen, hvor ventilen skrues ind i kedlen, vandvarmeren eller beholderen, kan indikere gevindsvigt, et forringet gevindtætningsmiddel eller mikrorevner i selve ventilhuset. Dette er forskelligt fra udløbsrøret, der drypper og må ikke forveksles med det. Fugt ved ventilhusets gevind tyder på, at ventilhuset er kompromitteret, hvilket er en strukturel fejltilstand.

Forsøg aldrig at efterspænde et sikkerhedsventilhus på et tryksat system. Tag trykket af og dræn systemet, før du forsøger at arbejde på ventilgevindene.

7. Alder ud over anbefalet levetid

Selvom en sikkerhedsventil ikke viser nogen af ovenstående symptomer, er alder alene en legitim grund til udskiftning. American Society of Mechanical Engineers (ASME) og de fleste ventilproducenter anbefaler at udskifte sikkerhedsventiler hvert 3. til 5. år i boligapplikationer. Industrielle og kommercielle sikkerhedsventiler bør testes og gencertificeres årligt, med udskiftning som angivet af inspektionsresultater.

En ventil, der er mere end 10 år gammel, og som aldrig er blevet udskiftet eller testet, har en ukendt pålidelighed og bør behandles som ikke-funktionel af sikkerhedsplanlægningsformål. Intern fjederforringelse og sædekorrosion skrider usynligt frem over tid og kan ikke vurderes udefra.

Sådan testes en sikkerhedsventil trin for trin

Test af en sikkerhedsventil varierer efter applikation. Følgende procedure gælder for det mest almindelige boligscenarie - en T&P aflastningsventil på en vandvarmer - men principperne omfatter andre anvendelser.

Før du begynder

• Bekræft, at afgangsrøret leder vandet sikkert til et gulvafløb eller udenfor - aldrig til et sted, hvor skoldet vand kan forårsage skade
• Hav en udskiftningsventil ved hånden, før du tester en gammel ventil, i tilfælde af at den ikke kan genindsætte efter aktivering
• Bær passende beskyttelsesudstyr - udledt vand kan være meget varmt
• Find ventilens tryk og temperaturklassificering på etiketten eller stemplet på ventilhuset

Manuel løftetestprocedure

1. Find testhåndtaget på siden af ventilen
2. Løft håndtaget fast og hold det oppe i 3 sekunder
3. Lyt efter, om der udledes vand eller damp gennem røret
4. Slip håndtaget og observer, om ventilen stopper med at tømme hurtigt og fuldstændigt
5. Vent 30 sekunder, og kontroller udløbsrørets udløb for fortsat dryp

Bestået: Ventilen åbnede, når den blev løftet, udledte vand eller damp og genansattes rent uden dryp bagefter.

Mislykkedes: Håndtaget sidder fast og vil ikke bevæge sig, der skete ingen udledning, eller ventilen fortsætter med at dryppe efter udløsning.

Trykprøvning for industrielle og kommercielle ventiler

For industrielle overtryksventiler på kedler, kompressorer eller trykbeholdere er en bænktest eller in-situ tryktest standard verifikationsmetoden. Dette indebærer påføring af en kalibreret trykkilde til ventilindløbet og dokumentering af det nøjagtige tryk, ved hvilket ventilen åbner (kaldet "indstillet tryk" eller "pop-tryk") og genindsætter. Den acceptable tolerance er typisk ±3 % af typeskiltets indstillede tryk for ventiler over 70 psi i henhold til ASME Sektion VIII-standarder.

Ventiler, der åbner mere end 3 % under eller over deres nominelle indstillede tryk, er ude af kalibrering og skal serviceres eller udskiftes. Dokumentation af sikkerhedsventiltestning er et lovkrav i de fleste jurisdiktioner for kommercielt og industrielt trykbærende udstyr.

Sikkerhedsventilfejltilstande sammenlignet

Hvad sker der, hvis du ignorerer en dårlig sikkerhedsventil

Konsekvenserne af at betjene et system med en defekt sikkerhedsventil spænder fra mindre ejendomsskader til katastrofale fejl med risiko for menneskeliv. Dette er ikke en overdrivelse – trykbeholderfejl er en dokumenteret og undersøgt årsag til industriulykker verden over.

Vandvarmer eksplosion

En boligvandvarmer uden en fungerende T&P-aflastningsventil kan opleve en kogende væskeudvidende dampeksplosion (BLEVE), hvis termostaten svigter i åben position, og temperaturen stiger ukontrolleret. Resultatet er en dampdrevet eksplosion, der er i stand til at sende vandvarmeren gennem gulve og lofter, med den frigivne energi svarende til flere dynamitstænger. BLEVE-hændelser, der involverer vandvarmere til boliger, er sjældne, netop fordi T&P-ventiler er påkrævet af kode - men tilfælde forekommer hvert år, hvor ventiler bevidst er blevet fjernet, forbigået eller efterladt i en defekt tilstand.

Kedelovertryksbegivenheder

Kommercielle og industrielle kedler, der fungerer uden korrekt fungerende sikkerhedsventiler, er med god grund underlagt strengt lovmæssigt tilsyn. En overtrykshændelse i et kedelsystem kan sprænge rør, ødelægge varmevekslere og forårsage strukturelle skader på bygningen, der huser systemet. I dampkedelapplikationer er frigivelsen af ​​overophedet damp ved højt tryk umiddelbart livsfarlig for alle i nærheden.

Brud på trykluftsystemet

Luftkompressortanke er udstyret med sikkerhedsventiler for at forhindre tankbrud på grund af overtryk. En korroderet eller fastklemt trykaflastningsventil på en kompressortank, der samtidig oplever en svigtet pressostat, skaber betingelser for tanksvigt. Sprængninger af luftkompressortanken producerer granatsplinter med dødelig hastighed og har været ansvarlig for flere dødsulykker i værksteds- og garagemiljøer. OSHA-registre dokumenterer disse hændelser årligt, de fleste involverer gamle tanke med kompromitterede eller manglende sikkerhedsventiler.

Ejendomsskade fra kontinuerlig udledning

Selv uden en katastrofal fejl vil en sikkerhedsventil, der græder konstant, forårsage kumulativ vandskade på gulve, vægge og området omkring udstyret. I områder med hårdt vand kan kalkaflejringer fra det udledte vand beskadige afløbsledninger og gulvbelægninger. Det løbende vandtab øger også forsyningsomkostningerne og kan tillade skimmelvækst i områder med dårlig ventilation omkring afgangsrøret.

Udskiftning af en dårlig sikkerhedsventil: Hvad du behøver at vide

Udskiftning af en sikkerhedsventil er en ligetil mekanisk opgave på boligvandvarmere og små kedler, men kræver omhyggelig opmærksomhed på specifikationsmatchning og korrekt installationsteknik.

Match udskiftningsventilen nøjagtigt

Udskiftningsventilen skal matche originalen i tre kritiske parametre:

• Trykklassificering: Det indstillede tryk skal svare til eller passe til systemets maksimalt tilladte arbejdstryk (MAWP)
• Temperaturvurdering (for T&P-ventiler): Skal matche eller overstige udstyrets maksimale temperaturydelse
• BTU eller flowkapacitet: Ventilen skal være klassificeret til at aflaste mindst så meget energi, som systemet kan generere - underdimensionerede udskiftningsventiler er en almindelig fejl
• Trådstørrelse og type: NPT-gevindstørrelsen skal svare til den eksisterende port på vandvarmeren eller beholderen

For boligvandvarmere er denne information typisk stemplet på den eksisterende ventil og angivet i udstyrsproducentens specifikationer. Standard T&P-ventiler til boligvandvarmere er almindeligvis vurderet til 150 psi / 210°F med en 3/4-tommer NPT-forbindelse og BTU-klassificeringer, der spænder fra 100.000 til 200.000 BTU/time afhængigt af tankstørrelse og varmeeffekt.

Installationsnoter

• Tøm altid systemet, og tag trykket af det, før du fjerner den gamle ventil
• Rengør gevindporten grundigt, og påfør frisk PTFE gevindtætningstape (vvs. tape) på de nye ventilgevind
• Spænd ikke for meget — de fleste producenter angiver et drejningsmoment i området 15 til 30 ft-lb; overspænding kan knække ventilhuset
• Sørg for, at afgangsrøret er geninstalleret korrekt - det skal slutte på et sikkert sted, hælde nedad for at tillade dræning og ikke være lukket eller tilstoppet
• Udfør en manuel løftetest efter genoptagelse af tryk for at bekræfte, at den nye ventil åbner og genindsætter korrekt
• Mærk ventilen med installationsdatoen til fremtidig reference

I mange jurisdiktioner skal udskiftning af sikkerhedsventiler på kommercielt eller industrielt trykudstyr udføres af en autoriseret tekniker eller kedelinspektør. Tjek lokale koder, før du forsøger dette arbejde i kommercielle omgivelser.

Omkostninger ved udskiftning

En bolig T&P aflastningsventil koster typisk mellem $10 og $40 USD for selve delen. En autoriseret blikkenslager, der udfører udskiftningen, vil typisk opkræve $100 til $300 inklusive arbejdskraft, afhængigt af placering og tilgængelighed af vandvarmeren. Industrielle sikkerhedsventiler varierer enormt i omkostninger - en grundlæggende ASME-certificeret fjederbelastet trykaflastningsventil til industriel service kan variere fra $50 til flere tusinde dollars afhængigt af størrelse, trykklassificering og konstruktionsmateriale. I betragtning af konsekvensen af ​​fejl er dette et af de mindst omkostningsberettigede steder at udskyde vedligeholdelse i ethvert mekanisk system.

Hvor ofte skal sikkerhedsventiler efterses og udskiftes

Hyppigheden af inspektion og udskiftning afhænger i høj grad af applikationen, driftsmiljøet og de lovgivningsmæssige rammer, der styrer udstyret.

For miljøer med høj korrosion - inklusive systemer, der anvender aggressive kemikalier, højt klorholdigt vand eller luft med høj luftfugtighed - bør inspektionsintervallerne forkortes, og visuelle kontroller udføres som minimum kvartalsvis. Ventilens faktiske tilstand på inspektionstidspunktet bør altid have forrang frem for en kalenderbaseret udskiftningsplan. En ventil, der viser tegn på korrosion efter to år, bør udskiftes efter to år, ikke udskydes til den femårige tidsplan.

Ofte forvirrede problemer: Når det ikke er sikkerhedsventilen

Ikke alle trykrelaterede symptomer peger direkte på selve sikkerhedsventilen. At forstå, hvad der ellers kan forårsage lignende symptomer, hjælper dig med at undgå unødvendige udskiftninger og sikrer, at det virkelige problem bliver løst.

Termisk udvidelse i lukkede systemer

I boliger med en trykreducerende ventil (PRV) på vandforsyningen bliver vandsystemet effektivt lukket - ekspanderende vand opvarmet i tanken har ingen andre steder at gå end op i tryk. Hvis der ikke er installeret en ekspansionsbeholder, vil T&P-aflastningsventilen åbne periodisk for at aflaste dette termiske ekspansionstryk, hvilket forårsager periodisk dryp, der ligner ventilfejl. I dette scenarie fungerer sikkerhedsventilen korrekt - løsningen er at installere en termisk ekspansionsbeholder, ikke erstatte aflastningsventilen.

For højt forsyningstryk

Kommunalt vandforsyningstryk over 80 psi er almindeligt i nogle områder og kan få T&P-ventilen til at græde, hvis den nærmer sig ventilens nominelle indstillede tryk. Løsningen er at justere eller udskifte den indgående trykreduktionsventil, ikke selve T&P-ventilen. Tjek dit forsyningstryk ved en udendørs slangesmæk med en simpel måler - de er tilgængelige for under $15 i enhver byggemarked.

Kondens på kolde rør

I fugtige omgivelser kan kondens på koldtvandsforsyningsrør nær vandvarmeren skabe vandpytter på gulvet, der forveksles med ventiludledning. Rør ved udløbsrøret efter en periode med varmeapparatdrift - hvis det er vådt, men vandet er koldt, og selve røret er koldt, har du sandsynligvis at gøre med kondens i stedet for ventiludledning.

Defekt trykmåler

I industrielle og kommercielle systemer kan en trykmåler, der viser forhøjede aflæsninger, i sig selv være defekt snarere end at trykket er virkelig højt. Før du fordømmer en sikkerhedsventil for ikke at åbne ved tilsyneladende overtryk, skal du kontrollere målerens aflæsning med en anden, kalibreret måler. Trykmålere er sliddele, der også kræver periodisk rekalibrering og udskiftning.

Resumé: Den hurtigste måde at vurdere din sikkerhedsventil på

Hvis du leder efter en hurtig tjekliste at køre igennem lige nu, er her en direkte vurderingssekvens:

1. Se: Er der dryp, fugt, kalk eller rust på eller omkring ventilhuset og afgangsrøret? Hvis ja - undersøg yderligere eller udskift.
2. Hør: Er der nogen klapren, hvæsen eller klik fra ventilen under normal drift? Hvis ja - inspicer og udskift sandsynligvis.
3. Test: Udfør den manuelle løftetest. Åbner den frit og sidder rent? Hvis ikke - udskift.
4. Dato: Hvornår blev den sidst skiftet? Hvis det er mere end 5 år siden eller ukendt - udskift proaktivt.
5. Trykkontrol: Er systemtrykket konsekvent inden for det normale driftsområde for dit udstyr? Hvis ikke - løs systemtrykproblemet først, og revurder derefter ventilen.

En sikkerhedsventil er en lille, billig komponent i forhold til det udstyr, den beskytter, og konsekvenserne af dets fejl. Er du i tvivl, så udskift den. Omkostningerne ved en ny ventil er trivielle sammenlignet med de potentielle omkostninger - økonomiske og andre - ved at operere uden en, der virker.
