Sådan dimensioneres en sikkerhedsventil: En komplet teknisk vejledning

Det korte svar: Sådan dimensioneres en sikkerhedsventil

Til størrelse a sikkerhedsventil , skal du beregne den nødvendige aflastningskapacitet i masse- eller volumetrisk flow og derefter vælge et ventilåbningsområde, der er stort nok til at passere det flow ved ventilens indstillede tryk plus tilladt overtryk. Den styrende formel afhænger af væskefasen – gas, damp eller væske – og standarder som f.eks API 520 del I , API 526 og ASME Sektion VIII Div. 1 definere den nøjagtige beregningsmetode.

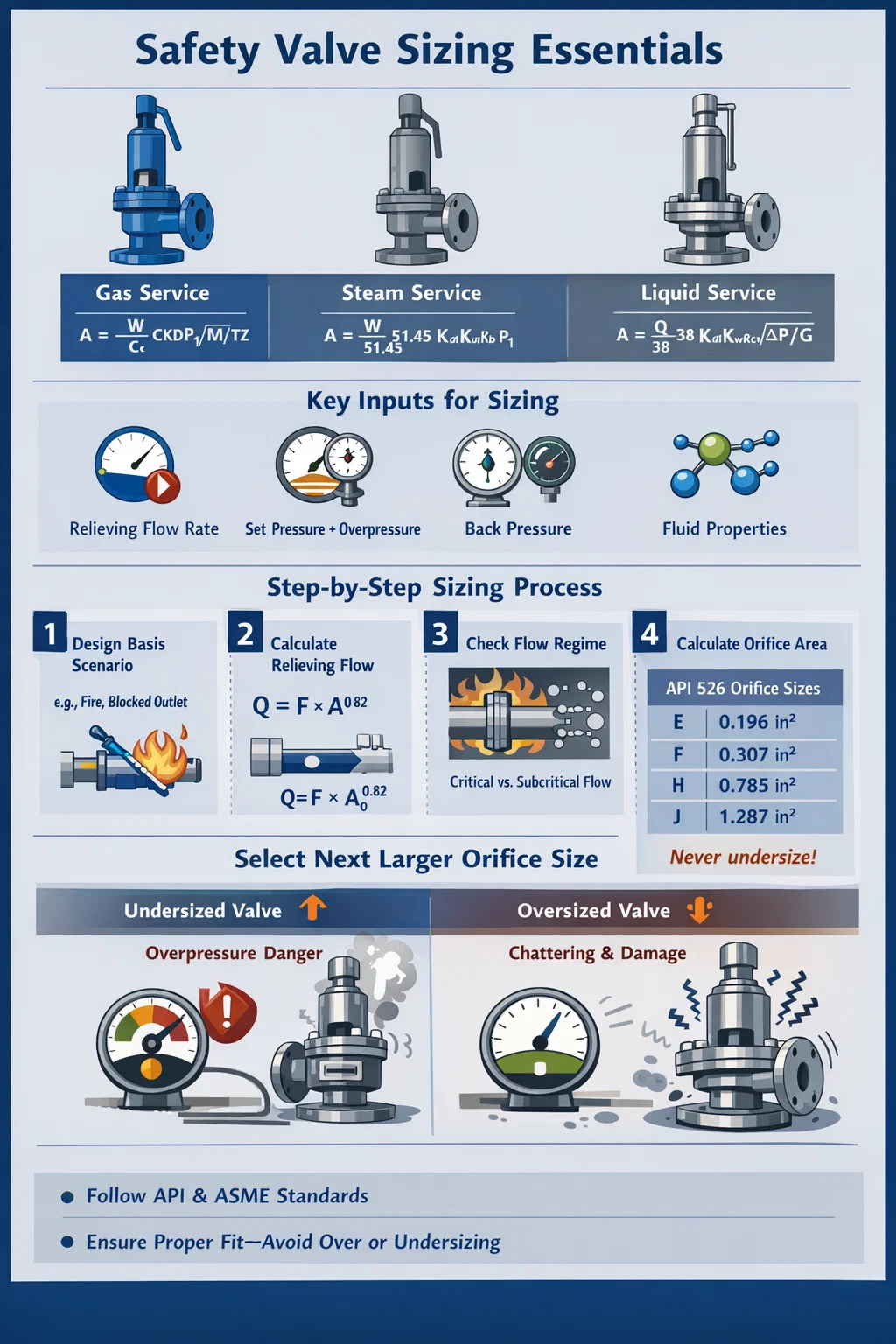

I praksis involverer dimensionering af en overtryksventil eller sikkerhedsventil fire kerneindgange:

• Påkrævet aflastende flowhastighed (kg/h eller lb/h)
• Indstil tryk og tilladt overtryk (typisk 10 % for enkeltventilinstallationer pr. ASME)
• Modtryk ved ventiludløbet
• Flydende fysiske egenskaber ved lindrende forhold

Når du har beregnet det påkrævede åbningsareal, vælger du den næste standard åbningsstørrelse større fra API 526-tabeller – aldrig mindre. En underdimensioneret sikkerhedsventil formår ikke at beskytte fartøjet; en overdimensioneret skravler, eroderer og lækker.

Hvorfor korrekt dimensionering af sikkerhedsventiler betyder mere, end de fleste ingeniører er klar over

En sikkerhedsventil er den sidste forsvarslinje mellem normal drift og en katastrofal overtryksbegivenhed. Underdimensionering betyder, at ventilen ikke kan flyde hurtigt nok til at forhindre beholderen i at overskride dets maksimalt tilladte arbejdstryk (MAWP). Overdimensionering skaber et andet, men lige så alvorligt problem: Ventilen åbner, aflaster en lille mængde væske, lukker og åbner derefter igen hurtigt efter hinanden - en destruktiv tilstand kaldet snak .

Chatter forårsager sædeskade inden for få minutter. En klaprende sikkerhedsventil, der skulle holde i 10 år, kan blive ødelagt i en enkelt hændelse, der varer mindre end en time. Vedligeholdelsesomkostninger for ventilsæder, skiver og dyser kan løbe fra $2.000 til $20.000 pr. ventil, ikke medregnet tabt produktion.

Ud over økonomi er lovoverholdelse obligatorisk. I de fleste jurisdiktioner skal trykbeholdere være beskyttet af aflastningsanordninger, der er dimensioneret og stemplet i overensstemmelse med anerkendte koder. I USA, ASME-kedel- og trykbeholderkode, afsnit VIII er den primære standard. I Europa er det trykudstyrsdirektivet (PED) og EN ISO 4126, der styrer designet. Manglende overholdelse skaber juridisk ansvar og kan annullere udstyrsforsikringen.

Nøgleord, du skal forstå, før du dimensionerer

Sikkerhedsventil dimensionering har sit eget ordforråd. Misforståelse af selv et enkelt udtryk kan føre til en regnefejl, der forplanter sig gennem hele dimensioneringsøvelsen.

Indstil tryk

Indgangstrykket, hvorved sikkerhedsventilen er indstillet til at åbne. For en beholder med en MAWP på 100 barg må det indstillede tryk ikke overstige 100 barg. Indstillet tryk er stemplet på ventilens typeskilt og testet under bænkindstilling.

Overtryk

Trykstigningen over det indstillede tryk, der opstår, mens ventilen er åben og flyder. ASME tillader 10 % overtryk for en enkelt sikkerhedsventil og 16 % for brandsager. Aflastningstrykket er lig med indstillet tryk plus overtryk.

Modtryk

Tryk ved ventiludløbet, forårsaget af afgangsrørsystemet. Modtryk reducerer differenstrykket over ventilen og reducerer derfor kapaciteten. Der er to typer:

• Overlejret modtryk — eksisterer før ventilen åbner, på grund af et tryksat samlerør eller lukket udløb.
• Opbygget modtryk — udvikles kun, når ventilen flyder, på grund af friktionstab i afgangsrøret.

Konventionelle sikkerhedsventiler er følsomme over for modtryk. Hvis det opbyggede modtryk overstiger 10 % af det indstillede tryk, a balanceret bælge eller pilotbetjent overtryksventil bør overvejes.

Udledningskoefficient (Kd)

En dimensionsløs faktor, der tager højde for flowtab gennem ventilhuset. API 520 bruger en nominel udledningskoefficient, Kd, som typisk er omkring 0,975 for gas/damp service og 0,65 for væskeservice. Producenter offentliggør certificerede Kd-værdier fra ASME-flowtests.

Påkrævet åbningsområde (A)

Det mindste flowareal beregnet ud fra din aflastningstjeneste. Du matcher dette så til den næste større standard åbningsbetegnelse fra API 526 (D, E, F, G, H, J, K, L, M, N, P, Q, R, T).

Trin-for-trin: Sådan dimensioneres en sikkerhedsventil til gas- eller dampservice

Gas- og dampdimensionering bruger komprimerbare strømningsligninger. API 520 del I-metoden er industristandarden for dette. Følg disse trin i rækkefølge.

Trin 1: Identificer Design Basis-scenariet

Du skal først fastslå, hvad der forårsager overtrykket. Almindelige scenarier omfatter blokeret udløb, kølevandssvigt, brandeksponering, brud på varmevekslerrør og løbsk reaktion. Hvert scenarie producerer et forskelligt påkrævet aflastningsflow. Størrelse for den værste troværdige enkeltsag, medmindre installationsfilosofien kræver samtidige sager.

Trin 2: Beregn påkrævet aflastningsflow

Dette kommer fra en processimulering eller varme- og materialebalance. For et blokeret udløb på en kompressor er det nødvendige flow lig med det fulde kompressorgennemløb. For brandtilfælde giver API 521 varmetilførselsformlen:

Q = 43.200 × F × A ^0.82 (for fugtet overflade, i BTU/h, kejserlige enheder)

hvor F er en miljøfaktor (1,0 for nøgne kar, 0,3 for tilstrækkeligt isolerede kar), og A er det fugtede overfladeareal i kvadratfod.

Trin 3: Tjek for kritisk eller subkritisk flow

Strømning gennem en sikkerhedsventildyse bliver kritisk (kvæles), når forholdet mellem modtryk og aflastningstryk falder under det kritiske trykforhold Jf. For en ideel gas afhænger Cf af forholdet mellem specifikke varme (k eller γ):

Cf = (2/(k 1)) ^k/(k-1)

For de fleste kulbrinter og luft er k ≈ 1,3–1,4, hvilket giver Cf ≈ 0,545–0,528. Hvis modtryk/aflastningstryk er under Cf, har du kritisk flow og bruger den enklere kritiske flow-ligning. Ellers skal du bruge den subkritiske korrektion.

Trin 4: Anvend API 520 Gas Sizing Formula

For kritisk gasstrøm (API 520 del I, ligning 3):

A = W / (C × Kd × P1 × Kb × √(M / (T × Z)))

• A = påkrævet åbningsareal (in²)
• W = nødvendig aflastningskapacitet (lb/h)
• C = gaskonstant afledt af k (dimensionsløs, tabuleret i API 520 appendiks B)
• Kd = effektiv udledningskoefficient (brug 0,975 til foreløbig dimensionering)
• P1 = aflastning af tryk i psia (indstilt tryk × 1,1 14,7 for atmosfærisk udledning)
• Kb = modtrykskorrektionsfaktor (fra API 520-tal; 1,0 hvis modtrykket er ubetydeligt)
• M = gassens molekylvægt
• T = lindrende temperatur i Rankine (°F 460)
• Z = kompressibilitetsfaktor ved aflastende forhold (1,0 for ideel gas)

Trin 5: Vælg standardåbningsstørrelsen

Tag det beregnede areal A og find den næste standard åbningsbetegnelse større i API 526. For eksempel, hvis A = 0,85 in², er en D åbning (0,110 in²) for lille, en E (0,196 in²) er for lille, og så videre, indtil du finder den rigtige pasform. Afrund aldrig nedad. Den valgte åbning skal være lig med eller større end det påkrævede areal.

Dimensionering af en sikkerhedsventil til dampservice

Dampdimensionering bruger en forenklet version af gasligningen, fordi dampegenskaber ved mætning er velkarakteriserede. API 520 Part I giver en dampspecifik formel:

A = W / (51,45 × Kd × Ksh × Kn × Kb × P1)

• Ksh = overhedningskorrektionsfaktor (1,0 for mættet damp; mindre end 1,0 for overhedet damp, fra API 520 tabel 6)
• Kn = Napier-korrektion for højtryksdamp (gælder, når indstillet tryk overstiger 1.500 psia)
• Andre variable er defineret som for gasservice

For eksempel en kedelsikkerhedsventil med en påkrævet aflastningskapacitet på 50.000 lb/h mættet damp ved 250 psig indstillet tryk (aflastende tryk = 275 psia) og intet væsentligt modtryk ville kræve:

A = 50.000 / (51,45 × 0,975 × 1,0 × 1,0 × 1,0 × 275) ≈ 3,62 tommer²

Fra API 526 ville den næste større standardåbning over 3,62 in² være en P-åbning på 6,38 in², som er overdimensioneret. I praksis kan du bruge to mindre ventiler parallelt for at holde hver ventil mere passende størrelse i forhold til dens åbningsområde - dette giver også redundans.

Dimensionering af en sikkerhedsventil til væskeservice

Flydende limning er fundamentalt forskellig fra komprimerbar flydende limning. Væsker er inkompressible, så kapaciteten er drevet af kvadratroden af ​​differenstrykket i stedet for absolut tryk.

API 520 flydende limningsformel er:

A = Q / (38 × Kd × Kw × Kc × Kv × √(ΔP / G))

• Q = påkrævet aflastende flow i amerikanske gallons pr. minut (gpm)
• Kd = 0,65 for flydende service (ikke 0,975)
• Kw = modtrykskorrektion for balancerede ventiler (1,0 for konventionelle ventiler)
• Kc = kombinationskorrektion (1.0 hvis der ikke er nogen bruddisk opstrøms, 0.9 hvis rupturdisk er installeret i serie)
• Kv = viskositetskorrektionsfaktor (1,0 for initial dimensionering; gentag, hvis væsken er viskøs)
• ΔP = differenstryk over ventilen i psi (aflastende tryk minus modtryk)
• G = væskens vægtfylde i forhold til vand ved 60°F

Væskesikkerhedsventiler kræver ofte ASME Sektion VIII UV-stempel, og der skal bruges specielle flydende trimversioner af standardventilhuse. Brug af et gas-/dampventilhus til væskeservice uden væsketrim resulterer typisk i betydelig kapacitetsnedsættelse og mulig ustabilitet.

Viskositetskorrektion for tykke væsker

Hvis væskeviskositeten ved aflastningsbetingelser overstiger ca. 100 SSU (Saybolt Seconds Universal), bliver viskositetskorrektionsfaktoren Kv signifikant. Korrektionen bruger Reynolds-tallet gennem åbningen. Start med Kv = 1,0, beregn et prøveåbningsareal, bestem Reynolds-tallet, slå Kv op fra API 520-diagrammet, og genberegn derefter. Gentag indtil åbningsområdet konvergerer - normalt inden for to eller tre iterationer for typiske procesvæsker.

Standard åbningsstørrelser: API 526 referencetabel

Når du har beregnet det nødvendige åbningsareal, vælger du den næste standard åbningsbetegnelse fra API 526. Tabellen nedenfor viser standard åbningsbetegnelserne og deres nominelle arealer. Kontroller altid med den specifikke producents datablad, da de faktiske effektive åbningsområder kan variere lidt fra de nominelle API 526-værdier.

Hvordan modtryk påvirker valg af sikkerhedsventil og dimensionering

Modtryk er et af de mest almindeligt mishandlede aspekter ved dimensionering af trykaflastningsventiler. Ingeniører, der ignorerer det, ender med ventiler, der fungerer anderledes end designet - nogle gange farligt.

Konventionelle sikkerhedsventiler

En konventionel sikkerhedsventil med direkte fjeder har sit fjederhulrum ventileret til udløbet. Det betyder, at modtrykket virker direkte mod fjederkraften, hvilket effektivt hæver det indstillede tryk. Hvis overlejret modtryk er konstant og kendt , ventilen kan bænk-indstilles for at kompensere. Men hvis modtrykket er variabelt, ændres det indstillede tryk med det - en farlig situation. API 520 anbefaler det opbygget modtryk på en konventionel ventil ikke overstiger 10 % af indstillet tryk i mål.

Balanceret bælg sikkerhedsventiler

En afbalanceret bælgtrykaflastningsventil bruger et fleksibelt element til at isolere fjederen fra modtrykket, hvilket holder det indstillede tryk stabilt uanset udløbsforholdene. Disse ventiler kan håndtere modtryk op til ca. 50 % af indstillet tryk uden væsentlig ydelsesforringelse, selvom kapaciteten stadig falder med stigende modtryk, og Kb-korrektionen stadig gælder.

Pilotbetjente overtryksventiler

En pilotbetjent aflastningsventil bruger procestryk til at holde hovedventilsædet lukket. Hovedventilen åbner kun, når piloten registrerer overtryk. Disse ventiler er i det væsentlige immune over for modtrykseffekter på indstillet tryk og kan fungere med modtryk op til 80 % af indstillet tryk i nogle designs . De vælges ofte til højtryksanvendelser, flare skæreborde med betydeligt opbygget modtryk og situationer, hvor præcist indstillet tryk er kritisk.

Tofaset og blandet faseaflastning: Særlige overvejelser

Når aflastningsvæsken er en tofaset væske-dampblanding, gælder hverken gas- eller væskelimningsmetoden direkte. Blinkende væsker, reaktive systemer og kølekredsløb producerer ofte tofasede aflastningsscenarier. Undermål i disse tilfælde er almindeligt og farligt.

De anerkendte metoder til to-faset dimensionering omfatter:

• DIERS metode (Design Institute for Emergency Relief Systems) — den mest stringente tilgang, udviklet specifikt til reaktive og ikke-ligevægts tofasede systemer
• Omega metode — en forenklet ligevægtsmodel fra Leung (1986), vedtaget i API 520 tillæg C; bruger en enkelt parameter ω afledt af flashberegninger ved 90 % og 100 % af aflastningstrykket
• HEM (homogen ligevægtsmodel) — forudsætter fuld termodynamisk ligevægt og homogen blanding; konservativ til de fleste anvendelser

To-faset dimensionering kræver typisk en processimulator (såsom Aspen HYSYS, SimSci PRO/II eller VMGSim) for at generere flashdata under aflastende forhold. Det resulterende nødvendige åbningsområde er ofte 2 til 5 gange større end hvad en ren dampberegning ville foreslå for samme strømningshastighed. Dette er grunden til, at mange anlæg, der har dimensioneret aflastningsventiler, der antager kun damp-service, har fundet dem til at være alvorligt underdimensionerede, når den faktiske væske var tofaset.

Indløbstrykfald: 3%-reglen, der bliver ignoreret

Trykket ved ventilindløbet, når det strømmer, må ikke falde mere end 3 % under det indstillede tryk (iht. API 520 del II og API 526). Denne grænse på 3 % for indløbstrykfald er en af ​​de hyppigst overtrådte begrænsninger i installationspraksis, og den forårsager støj.

Her er grunden: en fjederbelastet sikkerhedsventil begynder at lukke, når indløbstrykket falder. Hvis indløbsrøret har høj modstand, falder trykket ved ventilindløbet kraftigt, når ventilen åbner. Hvis dette fald overstiger nedblæsningen (den trykreduktion, der kræves for at genindsætte ventilen - typisk 7-10 % af indstillet tryk for procesventiler), lukker ventilen, før systemtrykket er genoprettet, og åbner derefter igen. Cyklussen gentages - det er snak, og det ødelægger ventilsædet.

I praksis betyder 3%-reglen, at indløbsrøret skal være kort og have stor boring. En grov retningslinje: indløbsdysen skal være mindst lige så stor som størrelsen på ventilindløbstilslutningen fra API 526-tabellen, og den tilsvarende længde af indløbsrøret bør minimeres. Beregn det faktiske trykfald ved fuldt aflastende flow ved hjælp af Darcy-Weisbach-ligningen, før installationsdesignet færdiggøres.

Brandhusstørrelse: Når termisk aflastning dominerer

Brandtilfælde styrer ofte størrelsen af sikkerhedsventiler til lagerbeholdere og procesudstyr, der er placeret i områder med brændbare beholdninger. Scenariet antager en poolbrand, der omgiver fartøjet, opvarmer indholdet og genererer damp, der skal aflastes.

API 521 giver to ligninger for brandvarmeinput - en for fugtet overflade (væske under flammen) og en for ubefugtet overflade (damprum). Den fugtede overflade-ligning styrer typisk og giver en varmetilførsel i BTU/h eller kW. Denne varmetilførsel divideres derefter med den latente fordampningsvarme af væsken under aflastende betingelser for at give den nødvendige dampstrømningshastighed.

En kritisk detalje: brandkassen tillader det 21% overtryk under ASME Sektion VIII (mod 10 % for normale tilfælde), hvilket reducerer det nødvendige åbningsareal noget. ASME kræver dog også, at brandtilfældet håndteres enten af ​​en dedikeret brandaflastningsventil indstillet til 110 % af MAWP (mens den primære ventil er på 100 %), eller ved at demonstrere, at den primære ventil har tilstrækkelig kapacitet til begge scenarier.

Eksempel: en vandret beholder indeholdende 10.000 gallons naphtha med 2.000 ft² våd overflade, ingen dræning, ingen isolering og ingen påføring af brandslukningsvand (F = 1,0):

Q = 43.200 × 1,0 × 2.000 ^0.82 ≈ 34.200.000 BTU/t

Hvis den latente varme fra naphtha ved aflastningsbetingelser er 120 BTU/lb, er den nødvendige dampstrøm 285.000 lb/h - et meget stort aflastningskrav, der sandsynligvis vil drive valg af flere sikkerhedsventiler med stor åbning eller en pilotbetjent ventil.

Almindelige størrelsesfejl og hvordan man undgår dem

Brug af den forkerte væskefase

Hvis det antages, at aflastningen udelukkende er damp, når den faktiske væske under aflastningsbetingelser er tofaset, kan det undermåle ventilen med en faktor 3 eller mere. Kør altid en flashberegning ved aflastning af tryk og temperatur for at bestemme den faktiske fase og sammensætning af den strømmende væske.

Ignorerer modtryk i Flare-systemer

Efterhånden som en plante ældes, og der tilføjes flere aflastningsbelastninger til flare-headeren, stiger modtrykket. En ventil dimensioneret til 5 psi modtryk i år man kan se 25 psi modtryk ti år senere, da produktionsudvidelser belaster flaresystemet. Tjek modtryksantagelserne igen under Management of Change-gennemgange.

Valg af overdimensionerede ventiler "For sikkerhed"

Instinktet til at tilføje margin ved at vælge en større ventil er kontraproduktivt. En overdimensioneret sikkerhedsventil klapper og forårsager mekanisk skade og lækage. API 520 Part I advarer eksplicit: den valgte åbning skal være så tæt på det beregnede nødvendige areal som muligt uden at gå under det. Hvis den næste standardstørrelse op resulterer i en ventil, der er mere end 10 % større end nødvendigt, kan du overveje at bruge et mindre indstillet tryk eller to mindre ventiler parallelt.

Glemmer kombinationskorrektionsfaktoren Kc

Når en brudskive installeres opstrøms for en sikkerhedsventil, fungerer kombinationen som en enkelt enhed, og kapaciteten reduceres. API 520 specificerer Kc = 0,9, medmindre den specifikke kombination er blevet testet og certificeret. Mange ingeniører anvender kun denne faktor på den flydende limningsformel og glemmer, at den også gælder for gaslimning.

Tager ikke højde for driftstryk vs. indstillet tryk

ASME Sektion VIII kræver, at en sikkerhedsventil forbliver lukket og ikke lækker under normale driftsforhold. API anbefaler et minimum 10 % driftsmargin mellem normalt driftstryk og indstillet tryk (dvs. det indstillede tryk skal være mindst 1,1× det maksimale normale driftstryk). Ventilerne betjenes for tæt til at indstille trykket oplever simre, sædelækage og for tidligt slid.

Software og værktøjer til dimensionering af sikkerhedsventiler

Manuel beregning ved hjælp af API 520-ligninger er ligetil for enfasede væsker, men bliver tidskrævende for store aflastningssystemer med mange ventiler. Adskillige softwareværktøjer automatiserer processen:

• Aspen FLARENET / Aspen Flare System Analyzer — industristandard for flare-netværksmodellering; dimensionerer aflastningsventiler og analyserer skærebordsmodtryk samtidigt
• EPCON API — dedikeret API 520/521/526 dimensioneringsværktøj; udbredt til individuel ventilstørrelse
• Crosby Engineering Handbook online dimensioneringsværktøj — leveret af Emerson/Crosby til hurtig dimensionering af deres ventilprodukter
• Leser VALVESTAR — europæisk producentværktøj; anvender både API og EN ISO 4126 metoder
• KOMPRESS / PV Elite — primært fartøjsdesignsoftware, men inkluderer integrerede aflastningsventildimensioneringsmoduler

Disse værktøjer reducerer beregningsfejl og genererer dokumentation til lovpligtige indsendelser. De kræver dog korrekte input. Skrald ind, skrald ud - at forstå de underliggende ligninger og antagelser er afgørende for at fange fejl i softwareoutputtet.

Oversigt over regulerings- og kodekskrav

Forskellige regioner og industrier anvender forskellige koder til dimensionering og installation af sikkerhedsventiler. Tabellen nedenfor opsummerer de primære standarder:

Praktisk tjekliste for dimensionering af sikkerhedsventiler

Brug denne tjekliste, før du afslutter enhver beregning af sikkerhedsventilstørrelse og indkøbsspecifikation.

1. Identificer alle troværdige overtryksscenarier og bestem den styrende sag (maksimalt påkrævet aflastningsflow)
2. Bekræft MAWP og indstil trykket, og sikring af mindst 10 % driftsmargin over maksimalt normalt driftstryk
3. Bestem den aflastende væskefase (gas, væske, damp, tofaset) ved indstillet tryk plus overtryk
4. Saml væskeegenskaber: molekylvægt, k-forhold, komprimerbarhed Z, viskositet, latent varme, specifik vægtfylde
5. Estimer modtryk (overlejret og opbygget) og vælg ventiltype i overensstemmelse hermed
6. Anvend den korrekte API 520-formel for væskefasen, og beregn det nødvendige åbningsareal A
7. Anvend alle korrektionsfaktorer (Kb, Kc, Kw, Kv), der er relevante for din installation
8. Vælg den næste større standardåbning fra API 526; bekræft, at det valgte område ikke er mere end ca. 10 % større end krævet (for at undgå skravlerrisiko)
9. Kontroller, at indløbsrørets trykfald ved fuld aflastning ikke overstiger 3 % af indstillet tryk
10. Bekræft, at udløbsrørets modtryk ved fuld aflastning er inden for ventiltypens tilladte grænse
11. Angiv konstruktionsmaterialer, der er kompatible med procesvæsken og temperaturen
12. Bekræft, at ventilen bærer det korrekte kodestempel (UV for ASME Sektion VIII, V for Sektion I kedelservice)
