Hvad er de forskellige typer sikkerhedsventiler?

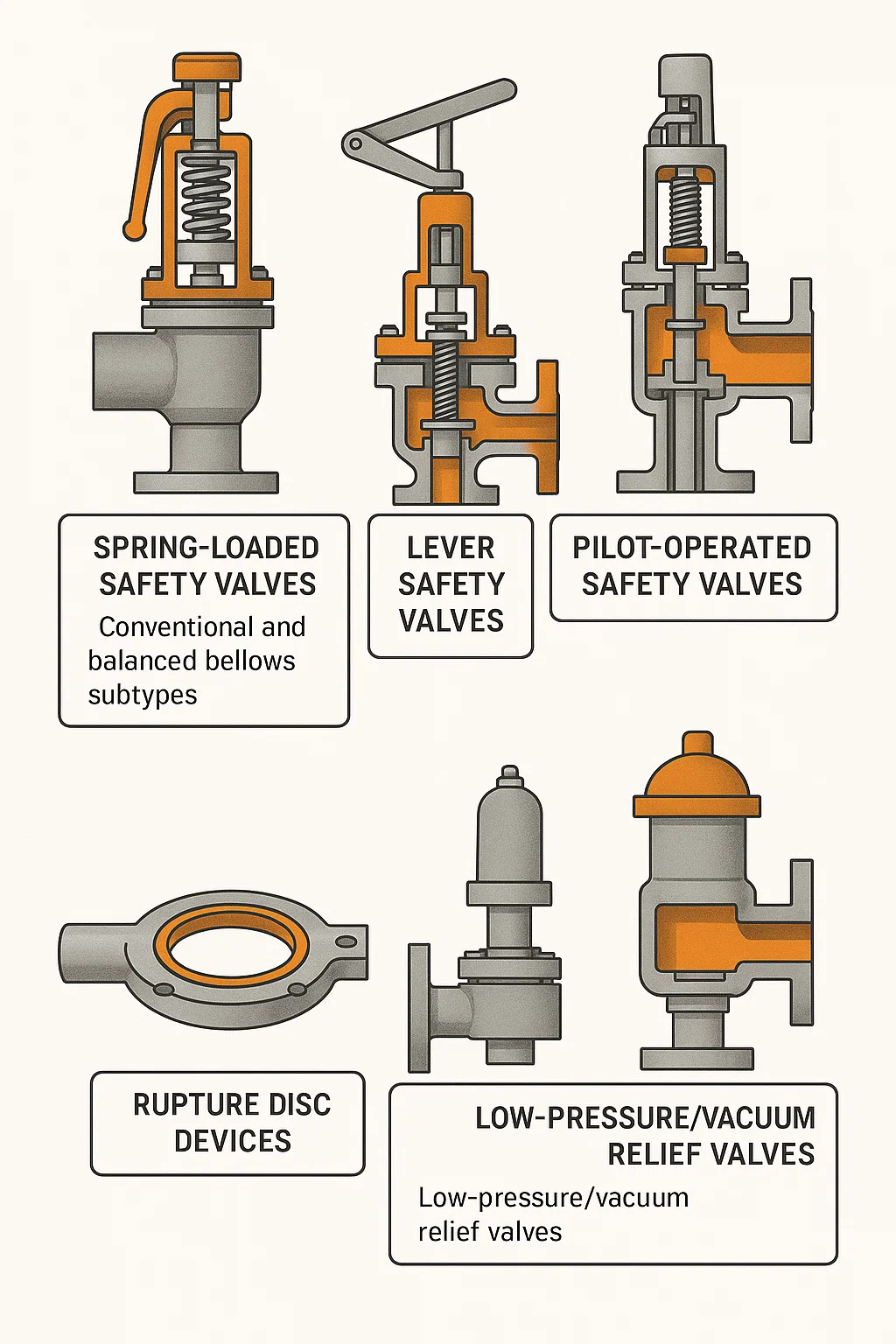

Sikkerhedsventiler er kritiske anordninger til beskyttelse af trykbærende udstyr. De åbner automatisk, når trykket overstiger en forudindstillet grænse, og frigiver mediet (såsom gas eller væske), hvilket forhindrer beskadigelse af udstyr eller farer. Baseret på deres driftsmetode og strukturelle egenskaber er hovedtyperne:

1. Fjederbelastede sikkerhedsventiler

Dette er den mest almindelige og grundlæggende type, der bruger kraften fra en fjeder til at modvirke systemets indre tryk.
Arbejdsprincip: Under normalt driftstryk presser fjederen ventilskiven tæt mod ventilsædet og bevarer en tætning. Når systemtrykket stiger over fjederens indstillede kraft, løftes ventilskiven, og mediet begynder at løbe ud.
Funktioner: Relativt enkel struktur og høj pålidelighed.
Undertyper:
Konventionelt: Afgangsmodtryk påvirker direkte det indstillede åbningstryk.
Balanceret bælg: Bruger en bælg til at modvirke effekten af ​​modtryk på ventilåbningstrykket, hvilket sikrer nøjagtig åbning selv under varierende modtryk.

2. Håndtag sikkerhedsventiler

Denne type sikkerhedsventil bruger en kombination af et håndtag og en modvægt til at give lukkekraften.
Arbejdsprincip: Et håndtag er forbundet til ventilskiven, og en bevægelig kontravægt er ophængt i den anden ende af håndtaget. Ved at justere positionen af ​​modvægten på håndtaget kan ventilens åbningstryk indstilles præcist.
Egenskaber: Relativt omfangsrig struktur, ofte brugt i stort udstyr såsom dampkedler, hvilket letter manuel løft af ventilen til regelmæssig dræning (kaldet "manuel blowdown" eller "manuel udluftning"). Mindre udbredt i moderne industri end fjederbelastede typer.

3. Pilotbetjente sikkerhedsventiler

Denne type bruger selve systemtrykket til at styre åbning og lukning af ventilen, bestående af en hovedventil og en lille styreenhed (pilotventil).
Arbejdsprincip: Pilotventilen registrerer først systemtrykket. Når trykket når den indstillede værdi, åbner pilotventilen og frigiver trykket i toppen af ​​hovedventilen, hvilket tillader systemtrykket at skubbe hovedventilen åben og udføre en storstilet udledning.
Funktioner:
Mere præcis åbning: Trykket kan være meget tæt på sætpunktet før åbning.
Stort udløbsvolumen: Hovedventilen kan gøres meget stor.
Velegnet til højtrykssystemer: Sammenlignet med fjederventiler kan de designes til at være mere kompakte, mens de håndterer store flowhastigheder.

4. Bryd diskenheder

Strengt taget er dette ikke en traditionel ventil, men snarere en engangstrykaflastningsanordning.
Arbejdsprincip: Den består af en præ-kalibreret tynd metalmembran (eller ikke-metallisk materiale) installeret på en beholder. Når beholdertrykket når en bestemt værdi, brister membranen øjeblikkeligt, hvilket hurtigt frigiver trykket.
Funktioner:
Ekstremt hurtig responshastighed.
Engangsbrug: Skal udskiftes efter brud.
Kan bruges i kombination med sikkerhedsventiler: Brudskiven er placeret på indløbssiden af ​​sikkerhedsventilen for at beskytte sikkerhedsventilen mod korrosion eller forhindre mindre utætheder.

5. Lavtryks-/vakuumaflastningsventiler

Disse sikkerhedsventiler er specielt designet til at beskytte store beholdere såsom lagertanke mod deformation eller beskadigelse på grund af for højt tryk eller **vakuum (ekstremt lavt internt tryk)**.
Arbejdsprincip:
Trykaflastning: Når det indre tryk overstiger den indstillede værdi, åbnes ventilen for at frigive den interne gas.
Vakuumaflastning: Når det indre tryk falder til under atmosfærisk tryk (skaber et vakuum), åbner ventilen for at suge ekstern luft ind og balancere det indre og ydre tryk.
Funktioner: Protects the structural integrity of the storage tank and is typically used in low-pressure environments.
