Hvordan tester man en sikkerhedsventil?

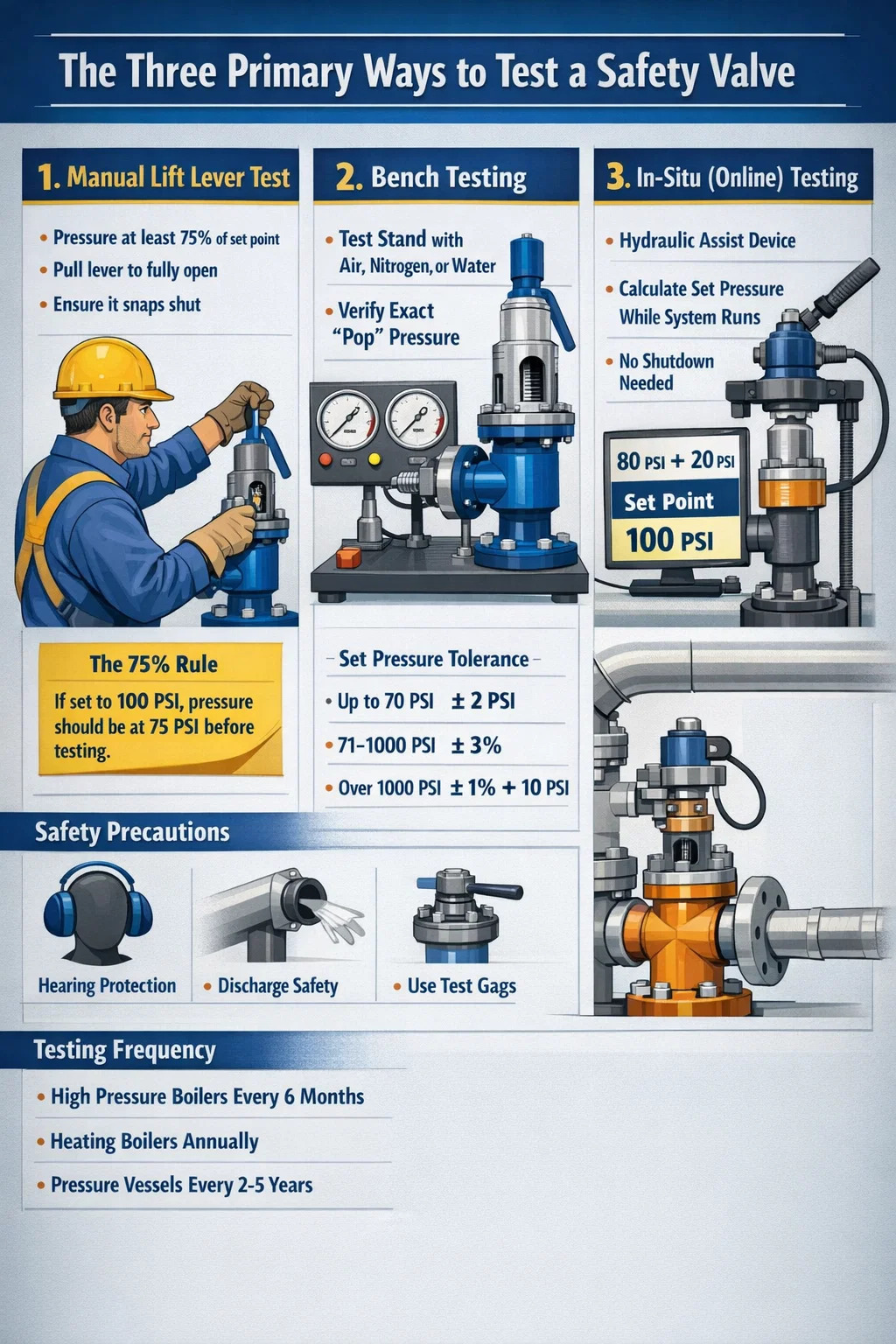

Hurtigt svar: De tre primære måder at teste a Sikkerhedsventil

For at sikre en sikkerhedsventil fungerer korrekt, skal den testes ved hjælp af en af tre primære metoder: Manuel løftetest ved at bruge den fysiske håndtag, Bænk test på en dedikeret teststand, eller In-situ test (også kendt som onlinetest) ved hjælp af hydrauliske hjælpeværktøjer med høj præcision.

Test er ikke blot en operationel kontrol; det er et lovkrav. f.eks. ASME Sektion VI og VII Angiv specifikke intervaller for disse tests for at forhindre, at ventilkomponenterne sætter sig fast på grund af korrosion eller mineralopbygning. Forsømmelse af disse procedurer kan føre til katastrofale fejl under en overtryksbegivenhed.

Metode 1: Test af manuel løftearm

Dette er den mest grundlæggende form for verificering af en sikkerhedsventil er operationelt. De fleste industrielle ventiler er udstyret med et manuelt håndtag eller "prøvehåndtag" designet til netop dette formål.

75 %-reglen for manuel test

Du må aldrig trække i håndtaget på et koldt eller trykløst system. De fleste producenter angiver, at systemtrykket skal være mindst 75 % af det indstillede tryk før der trækkes i håndtaget. For eksempel, hvis din sikkerhedsventil er indstillet til 100 PSI, skal systemet være på 75 PSI før test. Dette tryk giver den nødvendige løftekraft for at forhindre, at ventilskiven smækker tilbage og beskadiger de sarte siddeflader.

• Træk håndtaget til helt åben position.
• Hold den i et par sekunder for at skylle snavs ud.
• Slip den, og sørg for, at den lukkes med det samme uden at lække.

Metode 2: Bænktest (Guldstandarden)

Bænktest er den mest nøjagtige måde at verificere det nøjagtige "pop"-tryk og nulstillingstryk for en sikkerhedsventil . Dette kræver, at ventilen fjernes fra rørledningen og bringes til et certificeret værksted.

Bænktestopsætningen

Ventilen er monteret på en teststand, der bruger luft, nitrogen eller vand til at simulere systemtrykket. Teknikere øger langsomt trykket indtil den sikkerhedsventil åbner.

Metode 3: In-situ eller online test

For store anlæg, hvor det er for dyrt at lukke en kedel, In-situ test er løsningen. Denne metode bruger en specialiseret hydraulisk enhed til at trække op på ventilstammen, mens systemet stadig kører.

Sådan fungerer in-situ-beregninger

En computer beregner sikkerhedsventil sætpunkt ved at kombinere det eksisterende systemtryk med kraften påført af det hydrauliske værktøj. For eksempel, hvis systemet er på 80 PSI, og det hydrauliske værktøj anvender en kraft på 20 PSI for at få det til at springe, bekræftes det indstillede tryk til 100 PSI. Dette giver mulighed for verifikation uden nogensinde at nå det fulde indstillede tryk for kedlen, hvilket reducerer risikoen.

Kritiske sikkerhedsforanstaltninger under testning

Fordi en sikkerhedsventil frigivelsen er voldsom og høj, skal specifikke sikkerhedsprotokoller følges for at beskytte personalet:

• Høreværn: En knaldende ventil kan overstige 120 decibel.
• Udledningsorientering: Sørg for, at afgangsrøret peger væk fra gangbroer.
• Gagging: Hvis du tester flere ventiler på en header, bruges "test gags" til at holde andre ventiler lukkede. Kritisk advarsel: Spænd aldrig en gag for meget, ellers vil du bøje ventilspindelen.

Hvornår skal du teste din sikkerhedsventil?

Hyppigheden af ​​test afhænger af servicens alvor. En ventil i et renluftsystem kræver mindre hyppig opmærksomhed end en i en ætsende kemikalieledning.

• Højtryksdampkedler: Kræver ofte en manuel test hver 6 måneder og en fuld tryktest årligt.
• Varmekedler: Kræver typisk et manuelt tjek en gang om året før fyringssæsonen begynder.
• Trykbeholdere: Inspektionsintervaller spænder normalt fra 2 til 5 år afhængigt af lokale jurisdiktionslove.
