Hvor ofte skal sikkerhedsventiler testes?

Det direkte svar: Hvor ofte skal sikkerhedsventiler testes

Til de fleste industrielle og kommercielle applikationer, sikkerhedsventiler bør testes mindst én gang hver 12. måned . Dette er dog ikke en universel regel. Den faktiske nødvendige frekvens afhænger af industrien, driftsmiljøet, gældende lovgivningsmæssige koder og den specifikke type sikkerhedsventil, der er i brug. I miljøer med høj risiko eller høj cykling kan testintervaller være så korte som hver tredje til sjette måned. I velovervågede systemer med lavere risiko tillader nogle lovgivningsmæssige rammer intervaller på op til fem år - men kun når de understøttes af dokumenterede risikovurderinger og historiske præstationsdata.

Det korte svar er dette: Hvis du ikke er sikker, skal du som standard bruge årlige tests. Dette interval opfylder kravene i de fleste større standarder, herunder ASME, API og mange nationale sikkerhedskoder. Men for virkelig at beskytte dit udstyr, dit personale og din juridiske status, skal du forstå det fulde billede af, hvad der driver testfrekvensen - og hvad der sker, når ventiler ikke testes efter tidsplanen.

Hvorfor Sikkerhedsventil Testfrekvens er ikke ensartet

Sikkerhedsventiler er trykaflastningsanordninger designet til at beskytte systemer mod overtryk - en tilstand, der kan forårsage katastrofale udstyrsfejl, brande, eksplosioner eller giftige udslip. Fordi konsekvenserne af fejl er så alvorlige, er test af sikkerhedsventiler stramt reguleret. Men de specifikke intervaller er formet af flere overlappende faktorer.

Driftsmiljø og medietype

En sikkerhedsventil, der håndterer ren damp i et velkontrolleret kedelrum, oplever langt mindre slid end en, der håndterer ætsende kemikalier, partikelfyldte gasser eller viskøse væsker. Når procesmediet er aggressivt eller snavset, akkumulerer ventiler aflejringer, lider af korrosion eller udvikler sædelækage meget hurtigere. Under disse forhold er testning hver sjette måned - eller endda kvartalsvis - ikke overdreven. Det er klog ingeniørpraksis.

Systemtryk og temperaturcyklusser

Ventiler, der gennemgår hyppige trykcyklusser - åbner og genmonteres flere gange om året - slides hurtigere på deres tætningsflader end ventiler, der sjældent aktiveres. Termisk cykling forårsager også træthed i fjedre og kropsmaterialer. Højcyklusventiler i procesindustrier som petrokemikalier eller elproduktion berettiger ofte til hyppigere inspektion end det regulatoriske minimum.

Regulatorisk jurisdiktion og gældende koder

Forskellige lande, stater og industrier opererer under forskellige lovgivningsmæssige rammer. Hvad der opfylder OSHAs Process Safety Management-standard kan afvige fra kravene i EU's Pressure Equipment Directive (PED), Storbritanniens PSSR 2000-regulativer eller lokale kedelinspektionskoder. Kontroller altid, hvilken standard der gælder for dit specifikke udstyr og din placering.

Testintervaller efter industri og standard

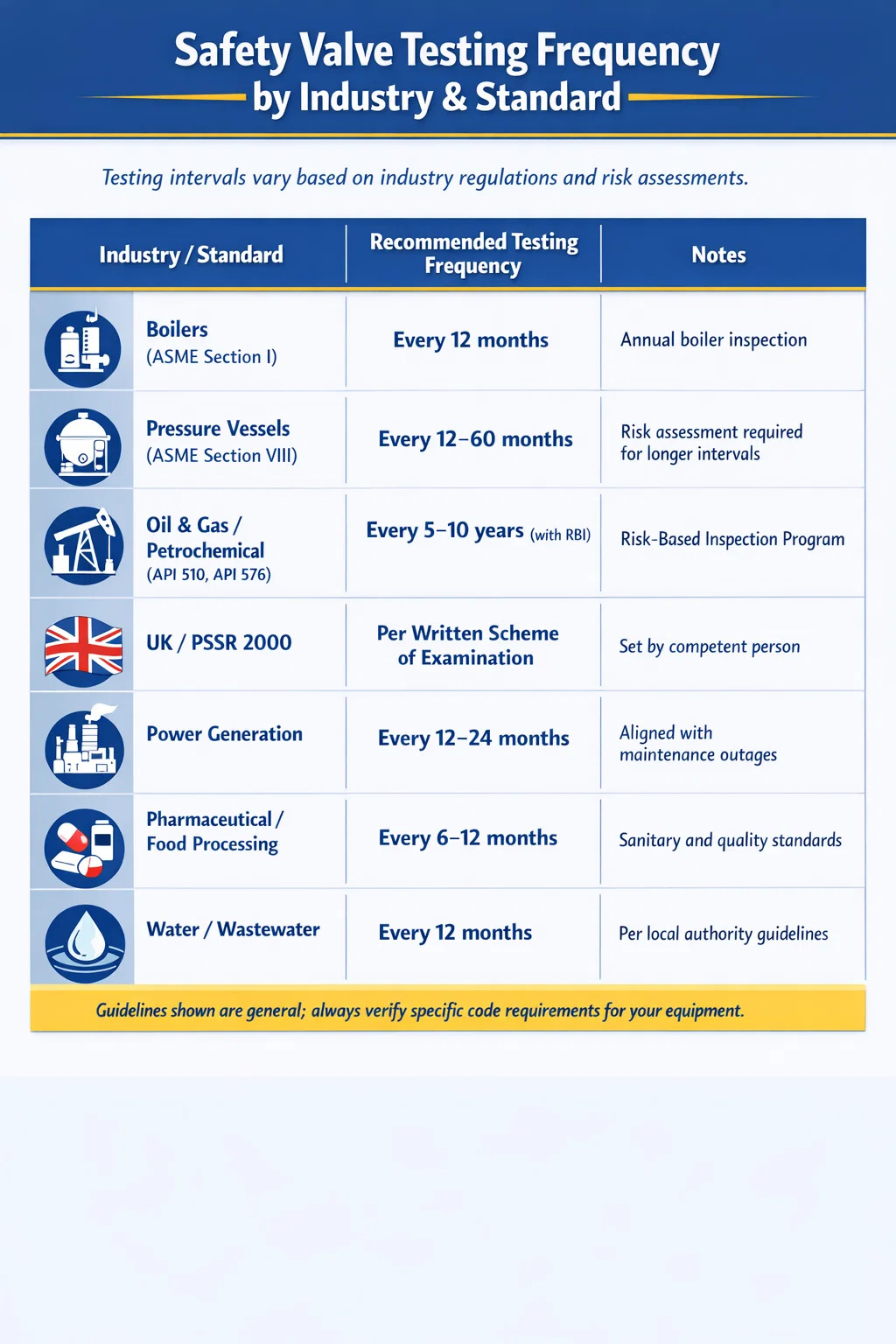

Tabellen nedenfor opsummerer almindelige testfrekvenskrav på tværs af større industrier og lovgivningsmæssige rammer. Disse er generelle retningslinjer — se altid den specifikke udgave af standarden, der gælder for dit udstyr.

Bemærk, at olie- og gassektoren - hvor risikobaseret inspektionsmetode (RBI) er almindeligt anvendt - lovligt kan forlænge testintervaller til fem eller endda ti år. Dette er ikke uagtsomhed. Det er en struktureret, datadrevet tilgang, der bruger fejltilstandsanalyse, historiske ventilydelsesregistreringer og overvågning i realtid til at retfærdiggøre forlængede intervaller, samtidig med at de overordnede sikkerhedsresultater opretholdes eller forbedres.

Hvad ASME og API-standarder faktisk siger om testfrekvens

To af de mest udbredte vejledningsorganer for test af sikkerhedsventiler er ASME (American Society of Mechanical Engineers) og API (American Petroleum Institute). At forstå deres krav i detaljer hjælper med at afklare, hvad der faktisk kræves i forhold til, hvad der simpelthen er bedste praksis.

ASME-kedel- og trykbeholderkode

ASME's BPVC Sektion I (Power Boilers) og Section VIII (Trykbeholdere) omhandler begge sikkerhedsventiler. For kraftkedler kræver koden, at sikkerhedsventiler testes mindst årligt som en del af kedelinspektionsprocessen. For trykbeholdere under afsnit VIII er standarden mindre foreskrivende med hensyn til intervaller og pålægger i stedet brugerne at følge anbefalingerne fra det autoriserede inspektionsorgan (AIA) og ventilproducenten.

ASME udgiver også standarder gennem sin PTC-serie (Performance Test Codes) og NB (National Board) giver vejledning via NB-23 (The National Board Inspection Code), som dækker inspektion og test af trykaflastningsanordninger. NB-23 anbefaler testintervaller, der ikke er større end fem år for de fleste trykbeholdere , med kortere intervaller til mere krævende tjenester.

API 576 – Inspektion af trykaflastende enheder

API 576 er den primære standard for inspektionspraksis af overtryksventiler i olie- og petrokemiske industrier. Den giver detaljeret vejledning om inspektionsintervaller baseret på servicens sværhedsgrad. Standarden kategoriserer tjenester i rene, moderate og alvorlige, med anbefalede intervaller fra 10 år for rene, ikke-ætsende tjenester ned til 2 år eller mindre for alvorlige eller tilsmudsede tjenester.

API 576 støtter også udtrykkeligt brugen af ​​RBI-programmer. Under et korrekt implementeret RBI-program tilpasset API 580 og API 581 kan inspektionsintervallet for en sikkerhedsventil forlænges ud over standardanbefalinger - men kun når det understøttes af en dokumenteret risikoanalyse, der er gennemgået og godkendt af en kvalificeret inspektør eller ingeniør.

API 510 – Inspektionskode for trykbeholdere

API 510 regulerer den løbende inspektion af trykbeholdere i drift og refererer til API 576 til inspektion af trykaflastningsenheder. Det forstærker, at operatører skal føre optegnelser over alle ventiltests, og at intervaller skal være forsvarlige baseret på udstyrets driftshistorie og serviceforhold.

De tre hovedtyper af sikkerhedsventiltests og hvornår hver er brugt

Ikke alle sikkerhedsventiltest er ens. Der er tre primære kategorier af test, og hver tjener et andet formål inden for et vedligeholdelsesprogram.

In-Situ (in-Place) test

In-situ test udføres, mens ventilen forbliver installeret på systemet. Den mest almindelige metode er en manuel løftetest, hvor ventilens testhåndtag kortvarigt betjenes for at verificere, at skiven løfter sig frit, og ventilen kan åbne. Denne type test er hurtig, billig og kan udføres uden at tage systemet offline. Den bekræfter dog kun, at ventilen kan åbne — den verificerer ikke det indstillede tryk (det tryk, hvorved ventilen åbner) eller gentilslutningstrykket.

Manuelle løftetest er passende som en kontrol mellem intervaller, men bør ikke erstatte fuld prøvebænk. Mange kedelkoder og forsikringskrav specificerer manuel løfteprøvning hver tredje til sjette måned ud over årlig fuld test.

Bænktest (butikstest)

Bænkprøvning indebærer, at sikkerhedsventilen tages ud af drift og testes på en dedikeret teststand ved hjælp af kalibreret udstyr. Dette er guldstandarden for verifikation af sikkerhedsventiler. En ordentlig prøvebænk bekræfter det indstillede tryk, nedblæsning (trykfaldet før ventilen genindsættes) og sædetæthed efter genmontering. Enhver ventil, der ikke åbner inden for ±3 % af dets stemplede indstillede tryk - tolerancen specificeret af de fleste standarder - skal justeres eller udskiftes.

Bænktest giver også mulighed for grundig indvendig inspektion: undersøgelse af skiven, sædet, styret, fjederen og kroppen for korrosion, erosion, revner eller tilsmudsning. En ventil, der består en løftetest, men har en korroderet fjeder eller eroderet sæde, kan stadig svigte under faktiske overtryksforhold — en risiko for, at bænktestning og in-situ-test ikke gør det.

Online test med bærbart testudstyr

Et voksende antal faciliteter bruger bærbare ventiltestsystemer - enheder, der påfører en kontrolleret kraft på ventilspindelen for at simulere løftekraften af systemtrykket, hvilket muliggør kontrol af indstillet tryk uden faktisk at sætte ventilen under tryk til dets sætpunkt. Disse systemer, såsom dem, der bruger TREVITEST eller Furmanite online testmetoden, er særligt værdifulde for systemer, der ikke kan tages offline til vedligeholdelse.

Online test accepteres i stigende grad af regulerende organer, når de udføres i overensstemmelse med validerede procedurer. Det er især almindeligt i kontinuerlige procesindustrier som kemiske fabrikker og raffinaderier, hvor systemnedlukninger er sjældne og dyre. Onlinetestning har dog stadig begrænsninger: den kan ikke vurdere intern tilstand, sædetæthed eller genansættelsestryk med samme sikkerhed som bænktest.

Faktorer, der kan forkorte eller forlænge dit testinterval

Om dit testinterval skal være kortere eller længere end baseline afhænger af en kombination af tekniske og operationelle faktorer. Her er en praktisk opdeling af de væsentligste overvejelser.

Faktorer, der typisk forkorter testintervaller

• Procesmedier, der er ætsende, sure, basiske eller indeholder faste partikler
• Højtemperaturservice (over 300°C / 572°F), der accelererer fjederafspænding og sædeslid
• Hyppig ventilaktiveringshistorie - en ventil, der har åbnet tre eller flere gange i det seneste år, skal behandles nærmere
• Tidligere testfejl: Enhver ventil, der ikke bestod sin sidste test, bør placeres på en hyppigere tidsplan
• Ventiler, der beskytter livssikkerhedskritiske systemer (besatte bygninger, hospitaler, skoler)
• Reguleringsmandater fra forsikringsselskaber eller lokale myndigheder, der pålægger kortere intervaller end basisstandarden
• Udstyrsalder: Ventiler ældre end 10-15 år driver typisk lettere fra deres indstillede tryk

Faktorer, der kan understøtte forlængede testintervaller

• Rene, ikke-ætsende procesmedier (såsom tør damp, nitrogen eller instrumentluft)
• Lav temperatur, lavt tryk service godt inden for ventilens designramme
• Konsekvent, dokumenteret historie med bestået test uden justering over flere cyklusser
• Kontinuerlig online overvågning (tryktransmittere, akustisk emissionsovervågning), der giver real-time præstationsdata
• Et formelt implementeret og tredjepartsverificeret RBI-program (Risk-Based Inspection).
• Ventiler af høj kvalitet fra anerkendte producenter med dokumenterede langsigtede ydelsesdata

Det er værd at understrege, at forlængelse af et interval altid kræver en dokumenteret begrundelse. En inspektør eller facility manager, der forlænger testintervallet for en sikkerhedsventil uden dokumenteret bevis til støtte for denne beslutning, skaber betydelig ansvarseksponering - både for faciliteten og for dem selv personligt.

Hvad sker der, når sikkerhedsventiler ikke er testet efter planen

Konsekvenserne af at springe over eller forsinke sikkerhedsventiltests spænder fra lovgivningsmæssige sanktioner til katastrofale ulykker. At forstå disse resultater forstærker, hvorfor testplaner ikke er valgfrie.

Ventildrift og indstillet trykafvigelse

Over tid mister fjedre spændingen på grund af termisk cykling og træthed. En sikkerhedsventil, der var korrekt indstillet til at åbne ved 150 psi, når den er installeret, kan åbne ved 130 psi (forårsager unødvendige procestab) eller 170 psi (hvilket tillader farligt overtryk før aflastning). Undersøgelser af industrielle sikkerhedsventilpopulationer har fundet det mellem 10 % og 30 % af utestede ventiler findes uden for deres acceptable indstillede tryktolerance når den endelig er testet - en betydelig fejlrate for en sikkerhedskritisk enhed.

Sædelækage og simre

En ventil, hvis sæde er blevet beskadiget af korrosion, erosion eller forkert genanbringelse, kan lække kontinuerligt under det indstillede tryk - en tilstand kaldet "simre". Selvom simmer i sig selv ikke altid er umiddelbart farligt, repræsenterer det tabte procesmedier, miljøemissioner (især relevant for gas- eller damptjenester) og en tidlig advarsel om, at ventilens disk-til-sæde-kontakt er blevet kompromitteret. Ubehandlet kan en simreventil udvikle sig til fuld fejl.

Stuck-open eller fast-closed ventiler

En ventil, der ikke er blevet testet eller betjent i en længere periode, kan udvikle korrosionsbinding mellem skiven og sædet (sidder fast) eller mellem styret og huset (sidder fast). En fastlåst ventil giver ingen beskyttelse mod overtryk. En fastlåst åben ventil forårsager kontinuerligt produkttab og potentielt usikre driftsforhold. Begge scenarier er det direkte resultat af utilstrækkelig test og vedligeholdelse.

Regulatoriske og forsikringsmæssige konsekvenser

Faciliteter fundet i drift med forsinkede sikkerhedsventiltests står over for potentielle håndhævelsesforanstaltninger fra regulatorer som OSHA (under dets PSM-standard for meget farlige kemikalier), statslige kedelinspektionsmyndigheder eller National Board. Konsekvenserne kan omfatte obligatoriske nedlukningsordrer, bøder og i tilfælde af en hændelse, potentielt strafansvar for facility management. Forsikringspolicer for industrielle faciliteter kræver også typisk demonstration af aktuelle sikkerhedsventiltestregistreringer - en udløbet testplan kan annullere dækningen i præcis det øjeblik, det er mest nødvendigt.

Opbygning af et sikkerhedsventiltest- og vedligeholdelsesprogram

Et testinterval er kun meningsfuldt, når det er indlejret i et bredere program. Et robust vedligeholdelsesprogram for sikkerhedsventiler omfatter følgende elementer.

Komplet ventilregister

Hver sikkerhedsventil i dit anlæg skal katalogiseres i et ventilregister, der inkluderer: tagnummer, placering, service, indløbs- og udløbsstørrelse, indstillet tryk, designkode, producent, model, dato for sidste test, næste planlagte test og testresultathistorik. Uden et komplet register er det umuligt at vide, hvilke ventiler der skal testes, og hvilke der er blevet overset.

Kvalificeret inspektions- og testpersonale

Sikkerhedsventiltest skal udføres af eller under opsyn af kvalificeret personale. I mange jurisdiktioner betyder dette en National Board-certificeret inspektør eller et autoriseret inspektionsorgan. Det er ikke kun risikabelt at bruge ukvalificerede teknikere til at teste sikkerhedsventiler - det kan gøre testresultaterne juridisk ugyldige til lovmæssige formål.

Kalibreret testudstyr

Bænkteststande skal bruge kalibrerede trykmålere, der kan spores til nationale standarder (såsom NIST i USA). Kalibreringsregistreringer for testudstyr bør vedligeholdes sammen med ventiltestregistreringer. En nøjagtig test ved hjælp af en ukalibreret måler er ikke en nøjagtig test - og vil ikke modstå regulatorisk kontrol.

Detaljerede testoptegnelser og dispositionsdokumentation

Hver test skal dokumenteres med dato, testerens identitet, det indstillede tryk som det er fundet, det indstillede tryk som venstre (efter enhver justering), det anvendte testudstyr og disposition (returneret til service, repareret eller udskiftet). Disse optegnelser danner den historiske database, der retfærdiggør fremtidige intervalbeslutninger og demonstrerer lovoverholdelse. Optegnelser skal opbevares i udstyrets levetid , ikke kun for den seneste testcyklus.

Reserveventilstrategi

Til kritiske applikationer opretholder mange faciliteter en pulje af fortestede reserveventiler. Når en ventil fjernes til prøvebænk, installeres den fortestede reserve straks, hvilket eliminerer enhver periode, hvor det beskyttede system fungerer uden en funktionel aflastningsanordning. Denne praksis er særlig værdifuld i kontinuerlige operationer, hvor selv korte ubeskyttede intervaller udgør en betydelig risiko.

Risikobaseret inspektion: En smartere tilgang til testintervaller

Risk-Based Inspection (RBI) er en metode, der bruger kvantitativ eller kvalitativ risikoanalyse til at prioritere og planlægge inspektionsaktiviteter. I stedet for at anvende et fast interval på alle ventiler ligeligt - uanset deres tilstand, service eller kritikalitet - allokerer RBI inspektionsressourcer, hvor risikoen for fejl er størst.

Under en RBI-ramme kan en sikkerhedsventil i ren lavtryksdrift med en fejlfri 15-årig testhistorie være planlagt til test hvert femte år. I mellemtiden kan en ventil i ætsende højtryksdrift med en historie med sædelækage blive placeret med et interval på seks måneder. Den samlede inspektionsarbejdsbyrde kan være ens - men anlæggets risikoprofil er væsentligt forbedret, fordi ressourcerne rettes derhen, hvor de betyder mest.

API 580 og API 581 udgør den primære ramme for RBI i olie-, gas- og kemisk industri. Implementering af et kompatibelt RBI-program kræver typisk: en systematisk risikovurdering af alt trykholdigt udstyr, sandsynlighed-for-fejl-analyse baseret på nedbrydningsmekanismer, konsekvens-af-fejl-analyse baseret på farepotentialet for den indeholdte væske, og løbende gennemgang og opdatering af risikoscore, efterhånden som nye inspektionsdata bliver tilgængelige.

RBI er ikke en måde at reducere sikkerheden - det er en måde at opretholde eller forbedre sikkerheden på, mens inspektionsressourcerne bruges mere effektivt. Faciliteter, der har implementeret RBI korrekt, rapporterer ofte færre uventede ventilfejl og bedre overordnet tryksystemintegritet end dem, der er afhængige af programmer med faste interval alene.

Almindelige fejl i sikkerhedsventiltestprogrammer

Selv velmente vedligeholdelsesprogrammer falder i forudsigelige fælder. Disse er de mest almindelige fejl, der underminerer effektiviteten af ​​sikkerhedsventiltestplaner.

• Behandling af en manuel løftetest som en erstatning for bænktest. En løftetest fortæller dig, at ventilen kan åbne. Den fortæller dig intet om det indstillede tryks nøjagtighed, den indre tilstand eller genanbringelsesadfærd.
• Kan ikke opdatere testintervaller efter procesændringer. Hvis dit systemtryk, temperatur eller medie har ændret sig siden sidste intervalgennemgang, er din testplan muligvis ikke længere passende.
• Ignorerer ventiler, der aldrig har aktiveret. En ventil, der aldrig er åbnet, er ikke nødvendigvis pålidelig - den kan sidde fast lukket på grund af korrosion eller tilsmudsning. Ventiler i lang tid har ofte brug for mere undersøgelse, ikke mindre.
• Bruger samme interval for alle ventiler uanset service. Ved at anvende en generel 12-måneders tidsplan på hver ventil i en forskelligartet facilitet ignoreres reelle forskelle i risiko og kritikalitet.
• Dårlig journalstyring. At miste eller undlade at dokumentere testregistreringer eliminerer det historiske grundlag for intervalbeslutninger og skaber regulatorisk eksponering.
• Forsinkelse af test på grund af produktionstryk. Driftskomfort bør aldrig tilsidesætte sikkerhedsventiltestplaner. Udsættelser skal formelt risikovurderes og dokumenteres, ikke blot overses.

Praktisk tjekliste til gennemgang af din sikkerhedsventiltestplan

Hvis du gennemgår eller etablerer et sikkerhedsventiltestprogram, skal du gennemgå denne tjekliste for at sikre, at dine intervaller og praksis er forsvarlige og effektive.

1. Identificer alle sikkerhedsventiler i dit anlæg, og kontroller, at hver enkelt er inkluderet i dit vedligeholdelsesstyringssystem.
2. Bekræft, hvilken regulatorisk standard eller kode der gælder for hver ventil baseret på dens service, placering og designklassificering.
3. Gennemgå procesbetingelserne (medier, tryk, temperatur) for hver ventil og vurder, om det aktuelle interval er passende for den pågældende servicegrad.
4. Tjek historiske testregistreringer for hver ventil - enhver ventil med en historie med drift, fejl eller justering har brug for et kortere interval fremover.
5. Kontroller, at det personale, der udfører tests, har de relevante kvalifikationer, og at testudstyret er inden for dets kalibreringsvindue.
6. Bekræft, at testregistreringer er fuldstændige, opbevaret sikkert og tilgængelige for lovmæssig inspektion.
7. Identificer eventuelle ventiler, hvis testforfaldsdato er overskredet, og opstil en korrigerende handlingsplan med dokumenteret risikovurdering for eventuelle udsættelser.
8. Hvis dit anlæg opererer under et RBI-program, skal du verificere, at sikkerhedsventilintervaller er blevet indarbejdet i RBI-vurderingen, og at intervaller gennemgås, når procesbetingelser eller udstyrstilstand ændres væsentligt.
9. Kontakt dit forsikringsselskab og/eller autoriserede inspektionsbureau for at bekræfte, at dit testprogram opfylder deres krav – ikke kun den mindste regulatoriske tærskel.
